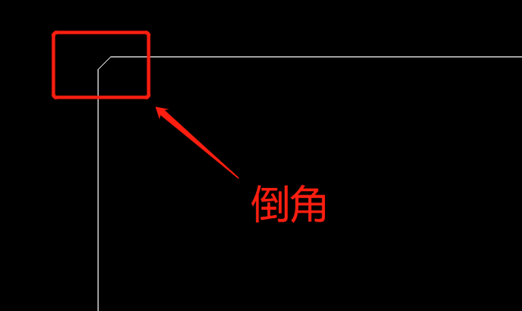

使用CAD軟件繪圖時，需要在圖形頂角建立斜邊，即倒角。CAD中有一個專門用于建立倒角的命令，即CHAMFER命令，它可以幫助我們在兩個相同的線段之間快速建立一個表示倒角的斜線。CHAMFER命令有兩種倒角模式：距離模式和角度模式。本文將向您展示如何使用CHAMFER命令的距離模式來建立倒角。

1.打開CAD，用矩形工具繪制矩形，縮放到合適的顯示位置；

2.用分解工具將矩形分解成四個獨立線段；

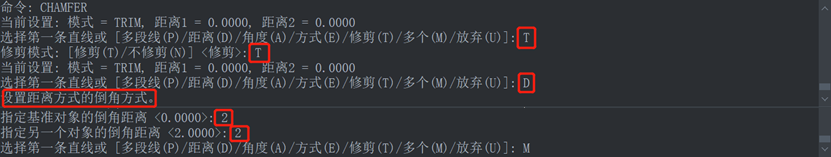

3.啟動倒角命令：在命令行中輸入【CHAMFER】并按回車鍵確認；

4.在命令行中輸入【T】，按回車確認后，再次輸入【T】，開啟修剪模式；

5.在命令行中輸入【D】，打開距離模式；指定第一個倒角距離時，根據實際需要輸入數字。在這里，我們輸入[2]作為倒角距離，第二個倒角距離也輸入[2]；確定距離后輸入【M】，按回車鍵打開多個模式；

6.依次選擇需要倒角的直線，直到矩形的四個頂角完成倒角，然后按回車鍵結束倒角命令。

以上是CAD中使用CHAMFER命令的距離模式建立倒角的方法，希望對您有所幫助！
