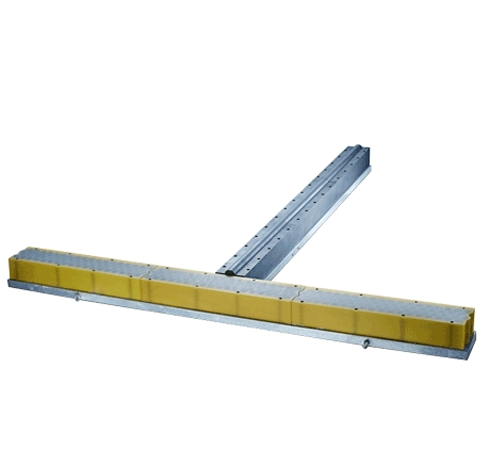

HydroSweep MD/50 是具有高分辨率的多波束回聲探測儀,在聲吶頻率52 kHz 到 62 kHz范圍內,是對中等深度水域和淺海深度水域進行海底測繪的理想儀器。通過此設備,除了獲得在5 m 到 2000 m以上的水深數據,還可以獲得側掃和后散射數據。
HydroSweep MD/30 是一款頻率范圍在24KHz-30KHz適用于中深水海底地貌測量的高分辨率的多波束回聲探測設備。其可獲得大于7,000 m的水深數據和可用于海底地質分類的側掃和后散射數據。
HydroSweep DS 是一款深水多波束系統,通過使用14 kHz ~16 kHz聲吶頻率,可用于全海深深海海底測繪。通過此設備,除了可以獲得從大約10m到11000m以上的水深數據還可以獲得用于底質分類的后散射數據和側掃數據。

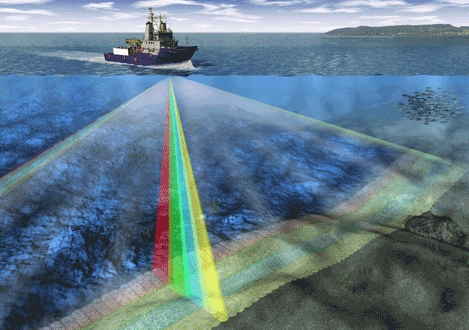

多波束多Ping發射
每次發射獲得320個波束反饋
每次發射獲得960個水深點
后散射和側掃數據記錄
水柱分析
型號 | HdyroSweep MD/50 | HdyroSweep MD/30 | HdyroSweep DS |
測深范圍 | 5~2000m | 5~7000m | 10~11000m |
工作頻率 | 52~62kHz,Chirp | 24 ~ 30 kHz,Chirp | 14 ~ 16 kHz,Chirp |
測深分辨率 | 沿航跡0.5°或 1°,垂直航跡0.75°或1.5° | 沿航跡1°或1.5°,垂直航跡 1°,1.5°或 3° | 沿航跡 0.5°, 1°或 2° 垂直航跡 1°或 2° |
量程分辨率 | 6 cm | 6 cm | 6 cm |
精度 | 0°~ 45°范圍內[0.4 m, 0.25%測深],45°~ 60°范圍內[0.4 m, 0.35%測深], 60°~ 70°范圍內[0.4 m, 0.65%測深] | 在0°~ 45°范圍為[0.5 m, 0.2% 測深],45°~ 60°范圍為[0.5 m, 0.3% 測深],60°~ 70°范圍為[0.5 m, 0.6%測深] |
Ping率 | 4Ping多Ping技術,Ping率40Hz | 3波束多ping 發射,30 Hz 發射率 | 2波束多ping發射10 Hz 發射率 |
水柱記錄 | 垂直分辨率為6 cm,適用于高達320 個波束 |
波束數 | 通過高階波束形成算法,每次發射獲得960個水深點,每次發射獲得 320 個波束反饋 |
測深,側掃和后散射數據 | 每個發射獲得10,000 個數據 |
