北斗海達TS5 Pro

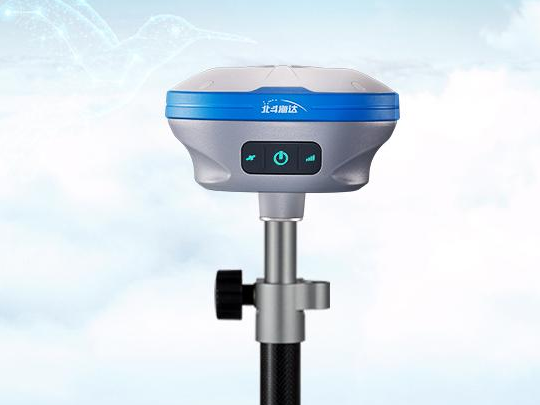

　　中海達小碟RTK-TS5 Pro 慣導版，輕便小巧、快速測量，中海達集團旗下北斗海達品牌全新一代RTK-TS5 Pro，以輕便小巧為理念，讓操作變得更簡單，快速提升測量效率。?

　　機身小巧 / 支持北斗三號 / 新慣導 / 全國CORS服務 / 全協議內置電臺 / 免三年流量

　　機身小巧干活不累

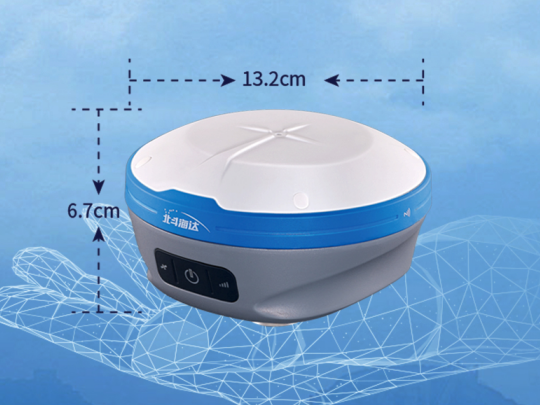

　　主機直徑13.2cm，僅重0.82kg

　　EPP輕材質儀器箱，堅固耐磨抗沖擊

　　輕量化設計，整箱減輕50%

　　配備可收縮至1.25m對中桿，自駕外業更便攜；

　　全星座，全頻段，固定快

　　支持北斗三號衛星信號

　　搜索+解算衛星可達50+

　　信號接收更靈敏，自適應抗干擾強支持單北斗解算

　　新慣導，搖一搖就能測

　　8秒快速初始化，穩定不易退出

　　高頻無延遲，即點即測

　　內置全國CORS服務開機即測

　　cGCS2000坐標直接測

　　全協議收發一體內置電臺

　　三檔功率可調,支持網絡中繼

　　410MHz~470MHz

　　116個頻段(其中16個可配置)

　　內置eSIM卡+4G全網通

　　內置eSIM網絡芯片，含三年4G流量

　　同時預留Nano SIM卡槽，支持4G全網通

? ? ? ?新升級手簿iHand55，開啟全新測量世界！

5.5英寸大屏

AR全景視覺測量 ??

?語音控制

?手簿內置 ?

?快充5min ?工作2h

?雙網雙CORS ? ?

?測量更精準

中海達小碟RTK-TS5 Pro 慣導版配置新升級手簿iHand55，軟件升級，測量升級，可AR測量。

技術參數

GNSS配置：

通道數：600+

BDS：B1I，B2I，B3I，B1C，B2a

GPS：L1，L2，L5

GLONASS L1，L2

GALILIEO：E1，E5a，E5b

SBAS：支持

QZSS：支持

輸出格式 ? ? ? ?ASCII: NMEA-0183，二進制碼

定位輸出頻率? ? ???1Hz~20Hz

靜態數據格式? ? ???GNS，Rinex雙格式靜態數據

差分格式? ? ???CMR，RTCM2.X，RTCM3.0，RTCM3.2

網絡模式? ? ???VRS，F(xiàn)KP，MAC；支持NTRIP協議

?

系統配置：

操作系統? ? ???Linux操作系統

啟動時間? ? ???3秒

數據存儲? ? ???內置8GB ROM，支持靜態數據自動循環存儲

?

精度和可靠性[1]?：

RTK定位精度：平面： ±（8+1×10-6D）mm ?（D為被測點間距離）

? ? ? ? ? ? ? ? ? ? ? ? ? 高程： ±（15+1×10-6D）mm ?（D為被測點間距離）

靜態定位精度：平面：±（2.5+0.5×10-6D）mm ?（D為被測點間距離）

? ? ? ? ? ? ? ? ? ? ? ? ? 高程：±（5+0.5×10-6D）mm ?（D為被測點間距離）

DGPS定位精度：平面精度：±0.25m+1ppm ；

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?高程精度： ±0.50m+1ppm

SBAS定位精度?0.5m

初始化時間?＜10秒

初始化可靠性?＞99.99%

?

通訊單元：

I/O端口：USB Type-C接口，SMA接口

內置4G網絡通信：內置eSIM4卡，含3年上網費，開機即可聯網

WiFi通信：802.11 a/b/g/n接入點和客戶端模式，可提供WiFi熱點服務

藍牙通信：Bluetooth? 4.2/2.1+EDR,2.4GHz

內置電臺：內置收發一體電臺:

? ? ? ? ? ? ? ? ? 功率：0.5W/1W/2W可調

? ? ? ? ? ? ? ? ? 頻段：410MHz~470MHz

? ? ? ? ? ? ? ? ? 協議：HI-TARGET，TRIMTALK450S，TRIMMARKⅢ，TRANSEOT，SOUTH，CHC

? ? ? ? ? ? ? ? ? 頻道數：116（其中16個可配置）

?

傳感器：

電子氣泡? ? ???實現智能對中

傾斜測量? ? ???內置高精度慣導，自動姿態補償，8mm+0.7mm/°tilt（30°內精度＜2.5cm）

?

用戶界面：

按鍵? ? ???一個電源按鍵

LED提示燈? ? ???衛星燈，信號燈，電源燈

?

功能應用：

功能 ? ? ? NFC閃聯，WebUI交互，U盤固件升級

智能應用 ? ? ? 智能基站，智能語音，功能自檢，智能CORS

遠程服務? ? ???消息推送、在線升級、遠程控制

云服務? ? ???設備管理，位置服務，協同作業，數據分析

?

物理特性：

主機電池? ? ???內置高容量鋰電池6800mAh/7.4V,網絡移動站工作時間優于10小時[2]

外接電源? ? ???支持USB口充電和外部供電

尺寸? ? ???Φ132mmx67mm

重量? ? ???≤0.82kg

功耗? ? ???4.2W

材料? ? ???外殼采用鎂合金材料

?

環境特性：

防塵防水? ? ???IP68

防摔? ? ???抗2米高測桿自然跌落

相對濕度? ? ???1 00%不冷凝

工作溫度? ? ???-30℃~+70℃

存儲溫度? ? ???-40℃~+80℃

?

注：

[1]測量精度、準確性、可靠性和初始化時間取決于各種因素，包括衛星數量、幾何分布、觀測時間、大氣狀況及多路徑效驗等，該數據在正常條件下得出。

[2]電池工作時間與工作環境、工作溫度及電池壽命有關。
