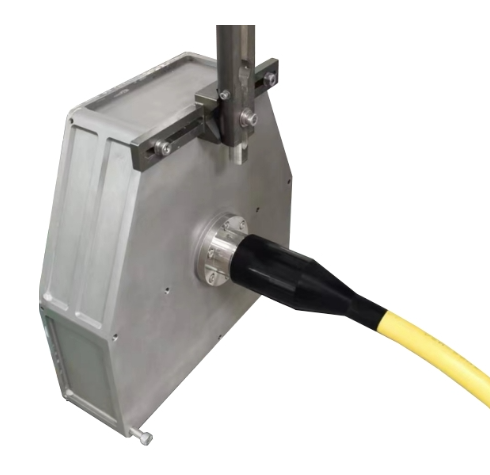

該儀器通過發射范 圍為85kHz 至115kHz 的高頻聲學信號，接收介質的響 應，從而獲取水底淺層結構的信息。憑借相控參量陣原 理，該設備擁有換能器體積小、分辨率高、靈敏度高和 快速成像的特點，適用于水下底部淺地層結構勘探、目 標埋設檢測等領域。 ?

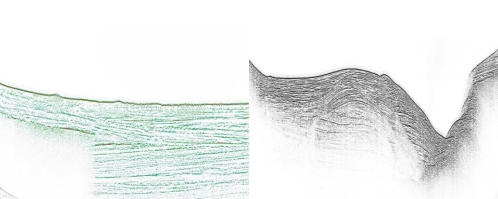

淺地層掃描?

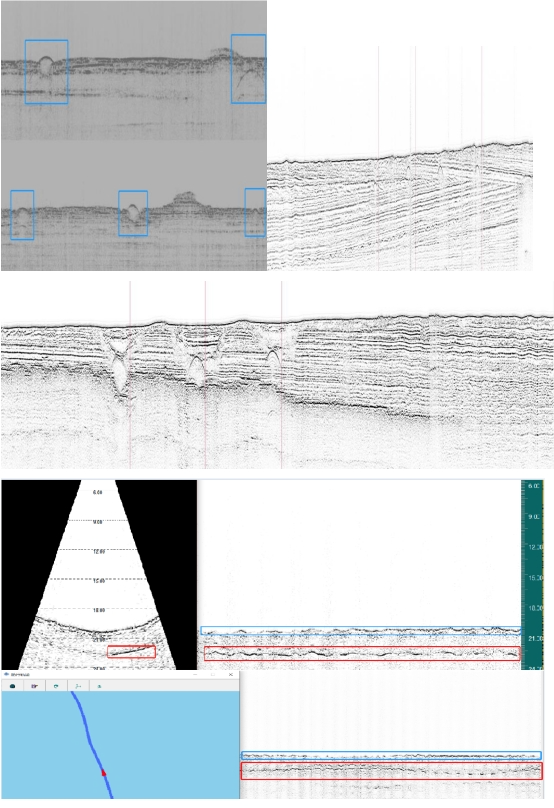

海底纜線、管線目標探測 ?

• 獲取近岸海洋底部淺地層構造 ?

• 探測近岸海底淺埋目標的情況

技術參數

原頻頻率：85~115 kHz

差頻頻率：5 ~20 kHz

脈沖長度：0.05 – 1 ms

原頻聲源級 (100 kHz)：>238 dB/uPa @ 1m

差頻聲源級：>194dB/uPa @ 10KHz, >199 dB/uPa @ 20KHz

接收機：低頻/高頻/諧頻接收選配

采集情況：128Ksps@24位

動態范圍：>110 dB

發射頻次：高到40次/秒（由深度決定）

距離分辨率：<0.04 m

穿透能力：多到40m（底質為軟泥底）

作用距離：<400 m（特指水深測距范圍）

相控發射：提供可選的發射相控角度，覆蓋范圍<±25°

姿態補償：提供Roll和Heave的矯正和補償

外部接口：GPS，姿態傳感器，內外觸發口

通訊：外接網口通訊，PC端工作控制

供電及功耗：<350W,220VAC
